美国米勒进口疏水阀的排水原理
第一,迅速排出蒸汽使用设备内产生的凝结水,使蒸汽使用设备的加热效率保持在最佳状态,使设备内的凝结水不形成滞留,最大限度地确保设备内的蒸汽空间,这样可经常保持最高的加热效率。一旦蒸汽疏水阀不能充分的发挥作用,由于凝结水的滞留,不仅蒸汽使用设备的性能受到很大的影响,有时甚至使生产设备完全陷于瘫痪。
第二,迅速排出开始启动时设备内的空气和低温凝结水,从而缩短预热运转时间。开始通汽时,蒸汽输送管路和蒸汽使用设备内部都充满了空气,如不将它们排除,就无法送入蒸汽。此外,在蒸汽输送管路和蒸汽使用设备升温达到蒸汽温度的过程中,所产生的初期低温凝结水也要迅速排出,使设备在短时间内实现正常运转,这是提高生产效率的重要条件,特别是间歇生产的场合,由于缩短了预热时间,也就缩短了每次的作业时间,由于增加了处理次数,最终可增加产量。以前,在预热运转时,先开启旁通阀来排放初期空气和低温凝结水,现在由于选用了恰当的蒸汽疏水阀,既可自动排出初期空气和初期低温凝结水,又可节省人力。
第三,降低蒸汽疏水阀自身的蒸汽消耗量。所谓蒸汽疏水阀自身的蒸汽消耗量,一般是指蒸汽泄漏而言,是蒸汽疏水阀动作需要的蒸汽量和散热损失量之和。
美国MILLER进口杠杆浮球式疏水阀参数:
公称通径:DN15-DN200
公称压力:1.6Mpa-6.4Mpa
设计温度:-29℃-420℃
连接方式:内螺纹,法兰
适用介质:蒸汽
美国MILLER进口杠杆浮球式疏水阀部件:
零部件名称 |
材质Material |
阀体、阀盖 |
铸钢、不锈钢 |
浮球、杠杆 |
304不锈钢 |
双平衡阀座 |
STL合金和不锈钢组合 |
自动排空气装置 |
不锈钢、热敏元件 |
过滤网 |
不锈钢 |

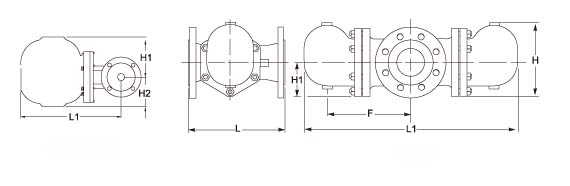

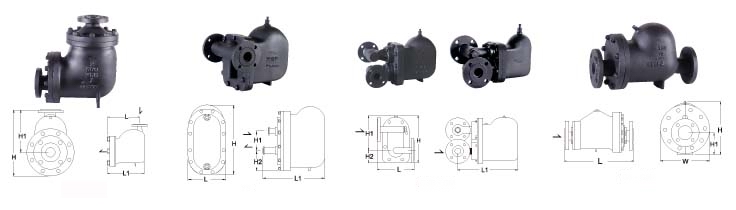

美国MILLER进口杠杆浮球式疏水阀尺寸:
口径(DN) |
L |
L1 |
H |
H1 |
H2/W |
重量(kg) |
使用压力范围(Mpa) |
公称压力(Mpa) |
15~25 32~50 |
200 210 |
310 |
230 |
83 |
59 |
21 |
0.1-2.0 |
2.5-4.0 |
32~50 |
200 |
380 |
310 |
105 |
90 |
46 |
0.1-2.0 |
2.5-4.0 |
40~80 |
270 |
439 |
345 |
130 |
88 |
85 |
0.1-2.0 |
2.5-4.0 |
80~200 |
350 |
608 |
482 |
174 |
120 |
146 |
0.1-2.0 |
2.5-4.0 |
25~32 40 50 |
427 437 457 |
- |
280 |
115 |
230 |
45 46 48 |
0.1-3.2 |
4.0 |
50 65~100 |
360 570 |
- |
315 315 |
113 113 |
275 275 |
52 70 |
0.1-3.2 |
4.0 |
30~65 |
345 |
426 |
438 |
300 |
280 |
80 |
0.1-5.0 |
10.0 |
65~100 |
275 275 |
445 520 |
445 440 |
190 230 |
115 115 |
|
0.1-2.0 |
2.5-4.0 |
50~65 |
225 |
440 |
- |
190 |
110 |
|
0.1-2.0 |
2.5-4.0 |
口径(DN) |
L法兰 |
L螺纹/焊接 |
H1 |
H2 |
W |
重量(kg) |
使用压力范围(Mpa) |
公称压力(Mpa) |
15-25 |
- |
125 |
55 |
55 |
110 |
4 |
0.1-2.5 |
2.5 |
15-25 |
- |
170 |
74 |
74 |
148 |
- |
0.1-2.5 |
2.5 |
15-25 |
- |
- |
105 |
105 |
210 |
|
0.1-2.5 |
2.5 |
15-50 |
- |
- |
137 |
137 |
274 |
|
0.1-2.5 |
2.5 |
15-25 |
200 |
- |
55 |
55 |
110 |
5 |
0.1-2.5 |
2.5 |
15-25 |
230 |
- |
74 |
74 |
148 |
|
0.1-2.5 |
2.5 |
15-50 |
290 |
230 |
105 |
105 |
170 |
|
0.1-2.5 |
2.5 |
15-50 |
320 |
260 |
137 |
137 |
235 |
|
0.1-2.5 |
2.5 |
15-25 |
- |
200 |
85 |
85 |
235 |
|
0.1-3.2 |
4.0 |
15-50 |
- |
270 |
118 |
118 |
170 |
|
0.1-3.2 |
4.0 |
15-50 |
- |
280 |
137 |
137 |
210 |
|
0.1-3.2 |
4.0 |
15-25 |
340 |
- |
85 |
85 |
274 |
|
0.1-3.2 |
4.0 |
15-50 |
260 |
- |
118 |
118 |
274 |
|
0.1-3.2 |
4.0 |
15-50 |
330 |
- |
137 |
137 |
274 |
45 |
0.1-3.2 |
4.0 |
口径(DN) |
L |
L1 |
H |
H1 |
W |
重量(kg) |
使用压力范围(Mpa) |
公称压力(Mpa) |
25-50 |
240 |
400 |
245 |
110 |
190 |
30 |
0.1-2.5·3.2 |
4.0 |
25-50 |
240 |
400 |
245 |
110 |
190 |
30 |
0.1-2.5·4.0 |
4.0-6.4 |
50-100 |
350 |
500 |
350 |
125 |
250 |
60 |
0.1-2.5·4.0 |
4.0-6.4 |
50-125 |
500 |
600 |
450 |
175 |
350 |
90 |
0.1-2.5·4.0 |
4.0-6.4 |
65-100 |
285 |
700 |
245 |
140 |
126 |
60 |
0.1-2.5·4.0 |
4.0-6.4 |
80-150 |
400 |
850 |
350 |
125 |
250 |
120 |
0.1-2.5·4.0 |
4.0-6.4 |
100-200 |
550 |
1000 |
450 |
175 |
350 |
180 |
0.1-2.5·4.0 |
4.0-6.4 |
