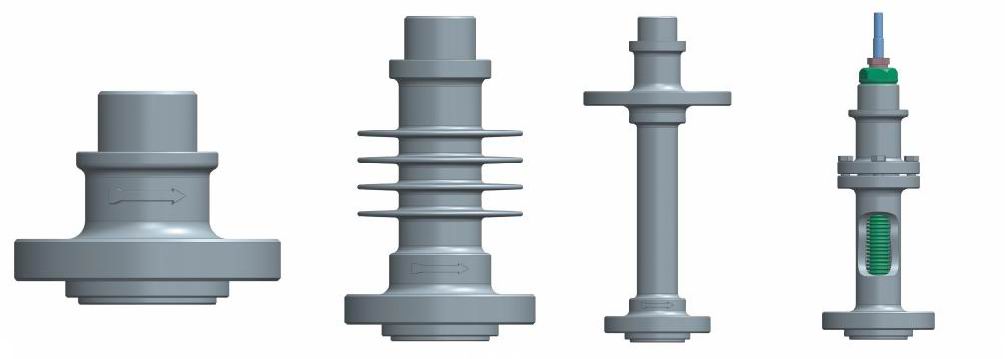

标准型阀盖

标准阀盖为常温上阀盖，阀盖材质与阀体材质完全一样，起到封闭阀体和连接执行机构的作用。工作温度：-30℃-260℃

高温型阀盖

高温型阀盖专为高温工况设计，通过散热片增大阀盖与周围空气的接触面积，起到散热作用。能有效的保护填料，以及执行机构。工作温度：+230℃-530℃  -45℃--5℃

低温伸长型阀盖

低温伸长型阀盖适用于低温状态下的介质（如液氧、液氮）。该类型上阀盖能有效保护填料和执行机构，标准材料是304或者316。也可根据工况采用不同的膨胀系数的材料。工作温度：-196℃-45℃

金属波纹管密封阀盖

金属波纹管密封阀盖内，装有不锈钢波纹管组件，将介质与外界隔绝，并能保证阀杆做上下移动。此外在上阀盖里面仍有标准填料函，确保不会因介质外漏而造成浪费或引起环境污染。工作温度：-60℃-530℃

美国MILLER进口气动调节阀阀体材料：

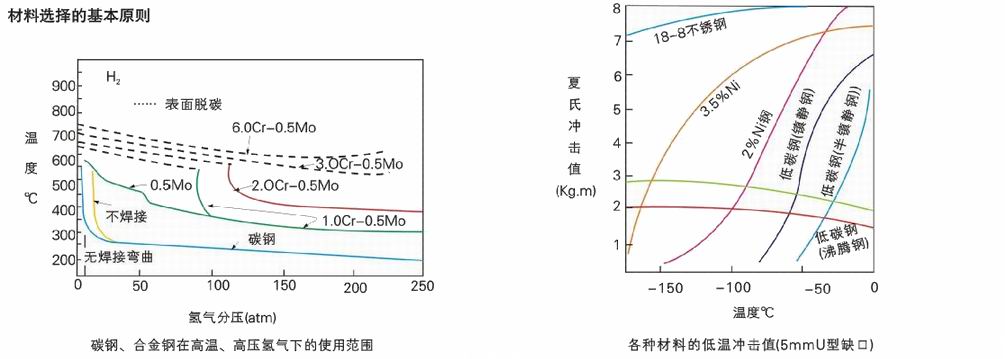

高温材料

作为高温材料，必须充分考虑高温强度、高温下的金相组织变化及耐腐蚀性问题。一般要求合金钢材料含有铬、镍、钼元素。另外，在高温高压下，钢受到氢气的侵蚀，一般会造成脱碳现象，引起脆化。钢中加入铬、镍、钼等金属元素后，它与碳元素结合，可提高钢的抗氢腐蚀性。

低温材料

选低温材料时，要充分考虑材料的低温冲击值，还要考虑材料在低温下出现韧性下降的脆性问题。所以对于低温工况下使用的材料必须要求在低温下有足够的韧性，不同的温度下阀门所选用的钢材必须在其所适用的温度下达到标准规定的冲击能量才是安全可靠的。奥氏体不锈钢的低温机械性能比较稳定，所以经常采用。

耐汽蚀材料

当流体是液体，特别是出现闪蒸、空化现象时，必须充分考虑材料的耐汽蚀问题。耐汽蚀材料主要分为两种：

a）高硬度材料。（热处理方式提高硬度）

b）有坚固的氧化层，韧性和疲劳强度大的材料。（表面热处理提高材料表面强度）

c）局部硬化处理材料。（堆焊处理）

耐腐蚀材料

金属材料的腐蚀量般分为全面腐蚀、间隙腐蚀、晶间腐蚀、孔腐蚀、应力腐蚀等。没有一种材料能耐上述各种腐蚀。实际上，材料的腐蚀性还与流体种类、浓度、温度有关，还与流体是否含有氧化剂和流速等因素有关，这使得材料的选择更复杂。调节阀常用耐腐蚀材料主要有PTFE、F46等内衬材质或者成本较高的各类奥氏体不锈钢、20#合金钢、哈氏合金B、哈氏合金C、钛材等特殊金属。
