产品名称:进口气动笼式单座调节阀
品牌:美国MILLER
联系人:黄先生
咨询热线:0755-29748800
在线QQ:916223289
美国MILLER(米勒)进口气动笼式单座调节阀是一种顶导部向单阀座调节阀,除具有单座柱塞型调节阀阀的各种优点外,独特的对称多孔笼式阀瓣更加有效的控制噪音及气蚀,不但适合更多要求苛刻的工况,更可量身定做各种流量系数满足客户更家细致的工艺要求,可选择多弹簧气动簿膜机构或电动执行机构等。
阀体部分:
阀体型式: | 直通铸造球型阀 |
公称通径: | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
公称压力: | PN 1.6、2.5、4.0、6.4、10.0Mpa |
ANSI 150、300、 600Lb | |
JIS 10K、20K、30K、40K | |
连接方式: | 法兰:FF、RF、RTJ、等 |
螺纹:(适用于 1”以下) | |
焊接:SW、BW | |
法兰距: | 符合IEC 534 |
阀盖形式: | 标准型、加长型(散热、低温、波纹管密封) |
填 料: | V型聚四氟乙烯、柔性石墨填料等 |
密封垫: | 金属夹石墨密封垫、聚四氟乙烯垫 |
执行机构: | 气动:多弹簧执行机构 、单弹簧执行机构 |
电动:3810L系列 、PSL系列 |
阀内部件:
阀芯型式: | 单座笼式 |
流量特性: | 等百分比、线性 、快开 |
内件材质: | 标准材质组合及使用温度、压力范围请参阅附录 |
表1.可提供的用户选择
阀体 | 型式 | 直通 | 阀盖 | 型式 | 标准、加长型 |
材质 | WCB、WC9、304、316等 | 材质 | WCB、WC9、304、316等 | ||
阀芯 | 特性 | 直线、等百分比、快开 | 填料 | “V”型PTFE、柔性石墨、波纹管 | |
材质 | 304、304+STL/PTFE、316、316+STL/PTFE | ||||
执行器 | 气动:见表8 | ||||
电动:见表7 | |||||
定位器 | 电气阀门定位器、智能型数字定位器 | ||||
附件 | 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |
表2.本体材质为碳钢
表3.本体材质为不锈钢
|
注:
1、以上为标准的配置结构,阀座为金属对金属,PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度,我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨,一个配备石墨填料的加长型阀盖可用于温度超过232℃(450华氏温度)的场合。
3、标准的阀体材料是碳钢和不锈钢,还可以提供多种用于高腐蚀性应用场合的合金材料。
等百分比特性阀瓣 | 直线特性阀瓣 | 快开特性阀瓣 |
表4.进口气动笼式单座调节阀尺寸及缩腔型内件与行程额定Cv值:

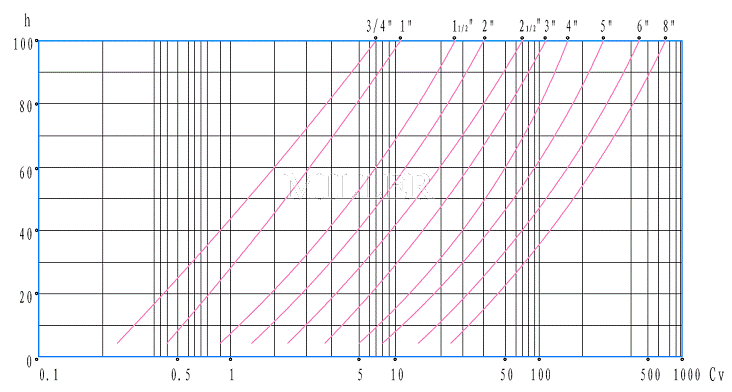

图1.进口气动笼式单座调节阀 等百分比特性曲线
图2.进口系列气动笼式单座调节阀 直线特性曲线
表5.多弹簧薄膜式执行机构 单位:Mpa
气行机构规格 | 气源压力Kpa | 弹簧范围Kpa | 阀芯尺寸 Inch(mm) | ||||||||||
3/420 | 125 | 1 1/432 | 1 1/240 | 250 | 2 1/265 | 380 | 4400 | 5125 | 6150 | 8200 | |||
ZHB22 | 140 | 20~100 | 1.17 | 0.75 | - | - | - | - | - | - | - | - | - |
240 | 40~200 | 2.73 | 1.75 | - | - | - | - | - | - | - | - | - | |
300 | 80~240 | 5.85 | 3.75 | - | - | - | - | - | - | - | - | - | |
ZHB23 | 140 | 20~100 | 1.64 | 1.05 | 0.63 | 0.4 | 0.26 | - | - | - | - | - | - |
240 | 40~200 | 3.82 | 2.45 | 1.49 | 0.96 | 0.61 | - | - | - | - | - | - | |
300 | 80~240 | 8.19 | 5.24 | 3.19 | 2.05 | 1.31 | - | - | - | - | - | - | |
ZHB34 | 140 | 20~100 | - | - | 1.02 | 0.66 | 0.42 | 0.24 | 0.16 | 0.10 | - | - | - |
240 | 40~200 | - | - | 2.38 | 1.53 | 0.98 | 0.58 | 0.38 | 0.24 | - | - | - | |
300 | 80~240 | - | - | 5.12 | 3.28 | 2.10 | 1.24 | 0.82 | 0.52 | - | - | - | |
ZHB45 | 140 | 20~100 | - | - | - | - | - | 0.40 | 0.26 | 0.17 | 0.11 | 0.07 | 0.02 |
240 | 40~200 | - | - | - | - | - | 0.93 | 0.61 | 0.39 | 0.25 | 0.17 | 0.07 | |
300 | 80~240 | - | - | - | - | - | 1.98 | 1.32 | 0.84 | 0.54 | 0.37 | 0.16 |
※以上推荐使用压差等只是相对而言,针对各种压差会有多种配置组合,对于复杂的控制系统请您与我们技术部门联系,我们有多年的过程控制产品生产的经验,为您提供更合理的执行机构配置。

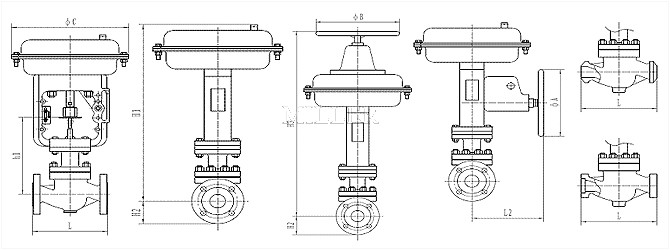

表6-配置气动执行机构控制阀外形尺寸 单位: mm
阀门尺寸 | L | H1 | H2 | h1 | H3 | C | B | A | L2 | 执行机构 | ||||||
inch | mm | ANSI150 PN16、25 | ANSI300 PN40 | ANSI600PN64、100 | ||||||||||||
3/4 | 20 | 184 | 7.25 | 184 | 7.25 | 206 | 8.12 | 425 | 53 | 213 | 704 | 288 | 200 | 200 | 289 | ZHB-22 |
1 | 25 | 184 | 7.25 | 184 | 7.25 | 210 | 8.25 | 435 | 58 | 218 | 710 | 288 | 200 | 200 | 289 | ZHB-22 |
1 1/4 | 32 | 200 | 7.87 | 200 | 7.87 | 251 | 9.88 | 448 | 70 | 231 | 722 | 288 | 200 | 200 | 289 | ZHB-22 |
1 1/2 | 40 | 222 | 8.75 | 222 | 8.75 | 251 | 9.88 | 448 | 75 | 231 | 722 | 288 | 200 | 200 | 289 | ZHB-23 |
2 | 50 | 254 | 10 | 254 | 10 | 286 | 11.25 | 487 | 83 | 255 | 740 | 288 | 200 | 200 | 289 | ZHB-23 |
2 1/2 | 65 | 276 | 10.88 | 276 | 10.88 | 311 | 12.25 | 628 | 93 | 311 | 884 | 360 | 355 | 355 | 347 | ZHB-34 |
3 | 80 | 298 | 11.75 | 317 | 12.50 | 337 | 13.25 | 645 | 98 | 328 | 902 | 360 | 355 | 355 | 347 | ZHB-34 |
4 | 100 | 352 | 13.88 | 368 | 14.50 | 394 | 15.50 | 656 | 115 | 328 | 913 | 360 | 355 | 355 | 347 | ZHB-34 |
5 | 125 | 420 | 16.53 | 400 | 15.75 | 500 | 19.69 | 806 | 125 | 389 | 1274 | 470 | 570 | 570 | 476 | ZHB-45 |
6 | 150 | 451 | 17.75 | 473 | 18.62 | 508 | 20.00 | 857 | 143 | 440 | 1325 | 470 | 570 | 570 | 476 | ZHB-45 |
8 | 200 | 600 | 21.38 | 568 | 22.38 | 610 | 24 | 926 | 180 | 514 | 1394 | 470 | 570 | 570 | 476 | ZHB-45 |
