进口气动薄膜单座调节阀概述：

美国MILLER(米勒)进口气动薄膜单座调节阀是一种顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。

美国MILLER(米勒)进口气动薄膜调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高底低、重量轻、装校简便，新型阀体结构紧凑、流道通畅，具有大的流量系数。

气动薄膜调节阀操作稳定，具有动作特性可靠，精确的流量特性，可调范围大等优点。在广泛应用中取得高质量的控制效果。

进口气动薄膜调节阀技术参数及性能：

阀体部分：

阀内部件：

表1．可提供的用户选择

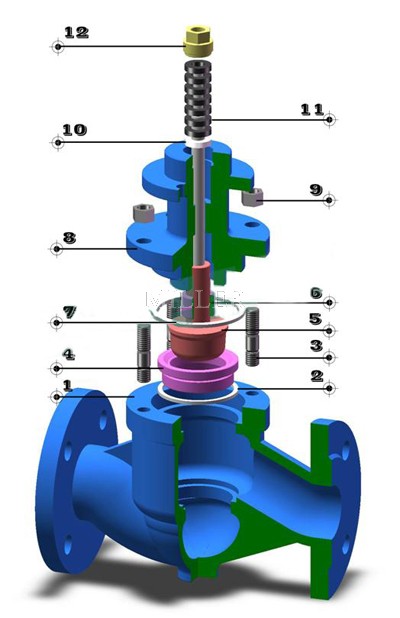

进口气动薄膜单座调节阀材料及内部结构

表2．本体材质为碳钢 1 阀体 WCB LCB WC9 2 垫片 316+石墨/PTEF 3 螺栓 35 40MnB 25Cr2Mo1VA 4 阀座 304 304 304 5 阀芯（杆） 304 304 304 6 垫片 316+石墨/PTEF 7 导向套 304 304 304 8 阀盖 WCB LCB WC9 9 螺母 25 35 25Cr2Mo1VA 10 填料垫 304 304 304 11 填料 PTFE/柔性石墨 12 压套螺母 304 304 304 表3．本体材质为不锈钢 1 阀体 CF8 CF8M CF3M 2 垫片 316+石墨/PTEF 3 螺栓 304 316 316L 4 阀座 304 316 316L 5 阀芯（杆） 304 316 316L 6 垫片 316+石墨/PTEF 7 导向套 304 316 316L 8 阀盖 CF8 CF8M CF3M 9 螺母 304 316 316L 10 填料垫 304 316 316L 11 填料 PTFE/柔性石墨 12 压套螺母 304 316 316L

注：

1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。

2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。

3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。

进口气动单座调节阀可提供的控制阀流量特性

表4．进口气动薄膜单座调节阀尺寸及缩腔型内件与行程额定Cv值：

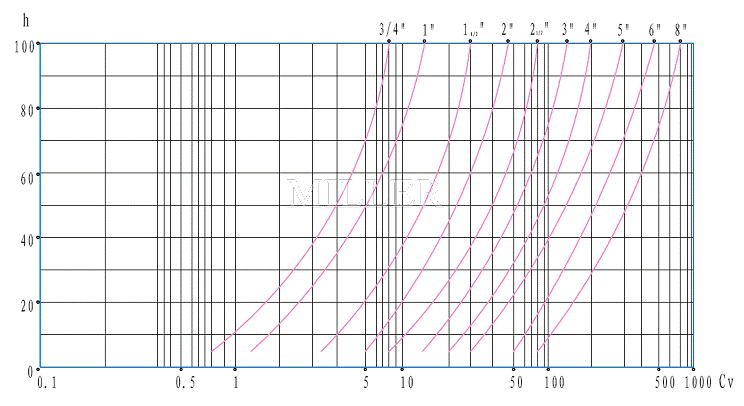

图1.进口气动薄膜单座调节阀 等百分比特性曲线

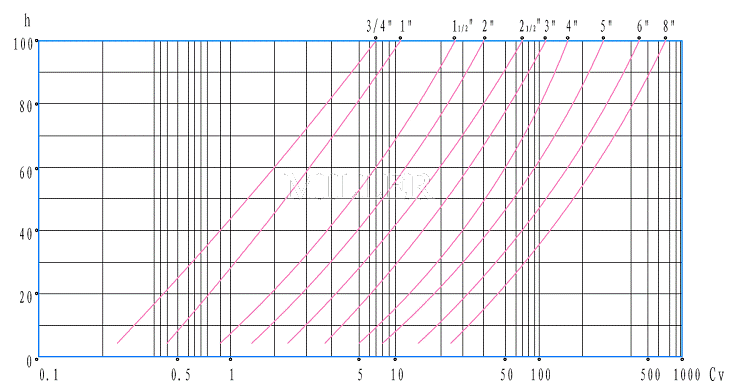

图2.进口气动薄膜单座调节阀 直线特性曲线

进口气动薄膜单座调节阀最大允许压差：

表5.多弹簧薄膜式执行机构 单位：Mpa

※以上推荐使用压差等只是相对而言，针对各种压差会有多种配置组合，对于复杂的控制系统请您与我们技术部门联系，我们有多年的过程控制产品生产的经验，为您提供更合理的执行机构配置。

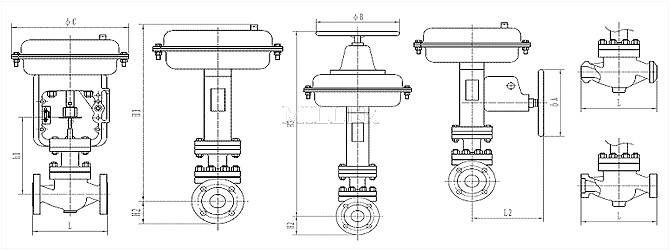

表6-配置ZH系列气动执行机构控制阀外形尺寸 单位: mm
