产品名称：进口超薄型对夹球阀
品牌：美国MILLER
联系人：黄先生
咨询热线：0755-29748800
在线QQ：916223289
margin: 0px; padding: 5px 10px; border: 1px solid rgb(221, 221, 221); text-align: left; word-break: break-all;">26
进口超薄型对夹球阀说明:
进口超薄型对夹球阀超薄球阀的关闭部分绕阀体中心线旋转开启和关闭，密封件嵌入不锈钢阀座内，金属阀座的端部装有弹簧，当密封面磨损或烧坏时，弹簧推动阀座和球体形成金属密封。具有独特的自动泄压功能。当阀腔内介质的压力超过弹簧的预紧力时，出口端的阀座就从球体上退离，达到自动泄压的效果，泄压后阀座自动复位。
进口超薄型对夹球阀应用:
适用于水、溶剂、酸、天然气等一般工作介质，也适用于氧气、过氧化氢、甲烷、乙烯等工作条件较差的介质。，广泛应用于各种行业。
进口超薄型对夹球阀设计标准:
设计和制造标准按照:DIN3357EN12516-1；
连接端尺寸按照：DINEN1092-1；
检验和测试按照:DIN3230EN12266；
防火设计按照：API607ISO10497；
平台标准：ISO5211

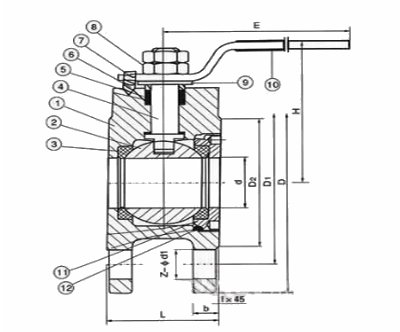

进口超薄型对夹球阀结构图:
进口超薄型对夹球阀技术参数:
| 阀体形式 | 直通铸造超短阀 |
| 公称通径 | DN15～150mm |
| 公称压力 | 国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K |
| 法兰标准 | JIS、ANSI、GB、JB、HG等 |
| 连接形式 | 法兰式、对夹式 |
| 压盖型式 | 螺母压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
进口超薄型对夹球阀零件材料:
| 序号NO | 零件名称 | 材质 | |
| 1 | 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB |
| 2 | 球 | 不锈钢316/304 | 不锈钢SS304 |
| 3 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 阀杆 | 不锈钢316/304 | 不锈钢SS304 |
| 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 6 | 定位锁 | 不锈钢304 | 不锈钢SS304 |
| 7 | 手柄 | 不锈钢304 | 不锈钢SS304 |
| 8 | 阀杆螺母 | 不锈钢304 | 不锈钢SS304 |
| 9 | 填料压盖 | 不锈钢304 | 不锈钢SS304 |
| 10 | 手柄套 | 塑料 | 塑料 |
| 11 | 密封瓶帽 | 不锈钢316/304 | 不锈钢SS304 |
| 12 | 垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
SIZE | 1/2 | 3/4 | 1 | 1 1 / 4 | 1 1 / 2 | 2 | 2 1 / 2 | 3 | 4 | 5 | 6 | 8 |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 |
