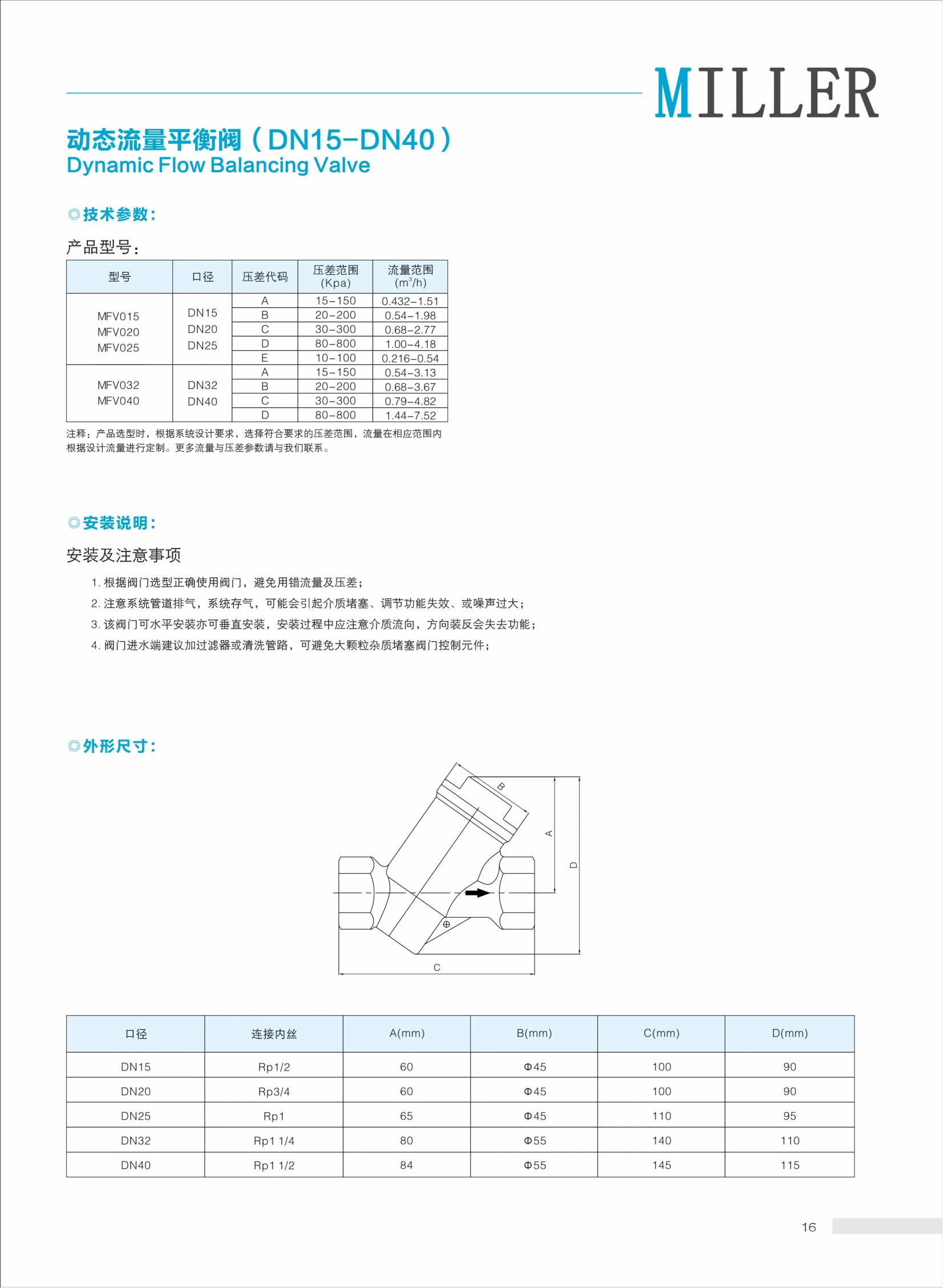

动态流量平衡阀（DN15—DN40） Dynamic Flow Balancing Valve
◎应用：
MFV系列动态流量平衡阀主要用于解决流体输配管网水力失调的难 题，当系统压力在工作压差范围内波动时它能动态地平衡这种变化而保持所 在管道的流量恒定。
◎特点：
•动态平衡：当系统压差产生波动时，阀芯自动调整可变流道开度，能 实现被控区域恒定流量。
•精确校准的阀芯可确保流量恒定在±5%的偏差范围内
•流量出厂设定，每个尺寸具有多个压差范围可供选择
•不需现场调试，减少人力成本
•系统变化后，不需对系统进行再平衡设计
◎工作原理：
•压差低于最小工作压差时，阀芯全开，与孔板功能一致，流量随压差 增大而增大（图1 ）。
•压差在工作压差范围内时，阀芯根据系统压差的变化改变开度，保证 设计流量在±5%的偏差范围内变化（图2）。
•压差大于最大工作压差时，阀芯开度最小，与孔板功能一致，流量随 压差增大而增大（图3） o
•在工作压差范围内，流量保持恒定（图4） o

◎技术规格：
尺 寸：DN15-DN40
工作温度：0~110P
承压等级：PN25
工作介质：冷热水、乙/丙二醇溶液
连接方式：螺纹连接
连接标准：EN10226 GB/T 7306.1-2000

材 质：①阀体：黄铜
②阀芯：    黄铜/不锈钢
③弹簧:    不锈钢
④阀盖：    黄铜
⑤0型圈    :EPDM
⑥橡胶垫    :EPDM
