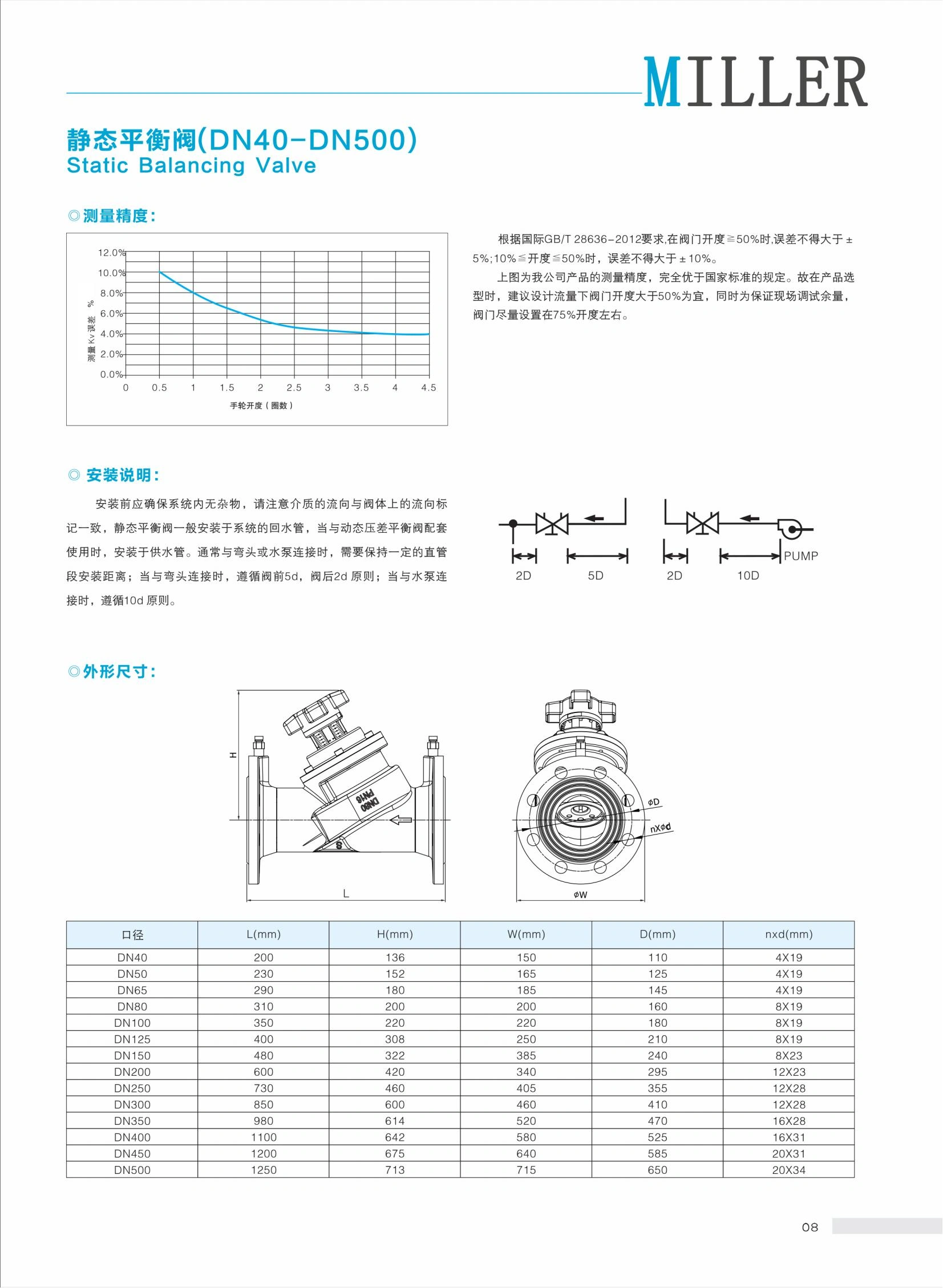

静态平衡阀(DN40-DN500)

StaticBalancingValve

    ◎应用：

    NSV系列静态水力平衡阀，可应用于空调、供热及生活热水系统中，用来平衡末端及环路流量之用。具有关断功能，可代替截止阀；具有最大行程锁定功能，当系统调试后可将锁定功能开启，日后可关闭静态阀进行管路维护与检修，结束后可以直接将阀门恢复到设定好的最大行程处，避免二次调试，节约大量时间与成本。产品携带有测量接头，方便与测量设备的快速连接，节省调试时间。产品可应用于供水或回水管路。

    ◎特点：

    •精确流量控制

    •数字手轮开度指示

    -开度锁定简单

    •具有关断功能，通过手轮进行关断

    •具有自密封压力/流量测量口

    ◎技术规格：

    尺寸：DN40-DN500

    工作温度：-10~120P

    承压等级：PN16

    工作介质：空调冷热水、乙/丙二醇溶液

    连接方式：法兰连接

    连接标准：EN1092-1/2GB/T17241.6-2008

    材质：①阀体：球墨铸铁

    ②阀芯：球墨铸铁/不锈钢/黄铜

    ③锁紧螺钉：黄铜/不锈钢

    ④阀座密封：PTFE/EPDM

    ⑤阀杆：黄铜/不锈钢

    ⑥锁定芯杆：黄铜/不锈钢

    ⑦阀盖：球墨铸铁

    ⑧紧定螺丝：不锈钢

    ⑨手轮：尼龙DN40-DN250

    压铸铝DN300-DN500

    ⑩测量嘴：黄铜

◎技术参数:

产品型号：

型号	口径	Kvs值
NSV040	DN40	32.3
NSV050	DN50	54.0
NSV065	DN65	94.47
NSV080	DN80	137.20
NSV100	DN100	211.20
NSV125	DN125	330.40
NSV150	DN150	408.52
NSV200	DN200	759.25
NSV250	DN250	1162.25
NSV300	DN300	1703.30
NSV350	DN350	2250
NSV400	DN400	2804
NSV450	DN450	3750
NSV500	DN500	4210
