进口快速关闭抽汽止回阀

产品名称:进口快速关闭抽汽止回阀

品牌:美国MILLER

联系人:黄先生

咨询热线:0755-29748800

在线QQ:916223289

品牌:美国MILLER

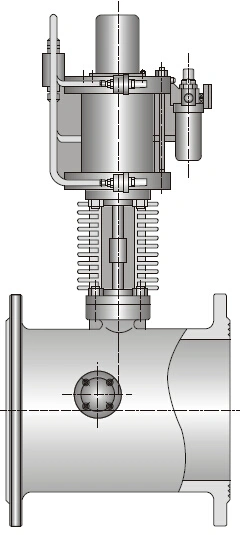

美国MILLER进口快速关闭抽汽止回阀概述:

美国MILLER进口快速关闭抽汽止回阀是美国米勒根据是遵循ANSIB16.34标准生产,进口快速关闭抽汽止回阀该阀由阀门本体、快速助关装置与控制系统组成。阀瓣采用大角度斜置,缩短启闭行程.并有气(液)压缸助关,使阀瓣在0.5~1s的时间内实现快速关闭。该阀采用偏心金属硬密封结构,通过气(液)压缸作用在阀瓣的推力,不仅可以达到快速关闭、止回的作用,在低压差的情况下还可以起到截止的作用。密封副采用硬面接触,阀瓣密封面使用高耐磨材科雄焊加工而成,提高了闹瓣在高流速的介质下的耐磨性和冲刷性能,并且提高了阀门在高温、高压的工况下的密封性能。优化的阀杆偏心装置使阀瓣关闭时处于较小的转动惯矩,减少了阀瓣密剖而对阀座的冲击。独殊的斜锥密封结构,密封可靠、启闭自如,不会因快速关闭、高压而出现阀瓣咬死现象。三维偏心密封结构,实现了密封副在启闭时无摩擦,开启即分离,关闭接触即密封,并且可自动补偿密封面长期使用导臻的磨损,从而大大提高了阀门的使用寿命。

美国MILLER进口快速关闭抽汽止回阀参数:

公称通径:DN100-DN800

公称压力:1.6Mpa-42Mpa

设计温度:-29℃-550℃

连接方式:焊接,法兰

适用介质:气、水、油、蒸汽、燃气、腐蚀性流体

美国MILLER进口快速关闭抽汽止回阀部件:

名称

材料

支架

WCB

活塞杆

1Cr18Ni9Ti

密封材料

石墨、聚四氟乙烯

阀体

WCB、ZGCr5Mo、CF3、CF8

密封面

W、507/507Mo、STL6/STL12

阀瓣

WCB、ZGCr5Mo、CF3、CF8

阀杆

1Cr18Ni9Ti

美国MILLER进口快速关闭抽汽止回阀尺寸:

DN

D

D1

D2

b

f

z-Фd

L

H1

100

215

180

155

20

3

8-18

250

610

125

245

210

185

22

3

8-18

280

645

150

280

240

210

24

3

8-23

300

675

200

335

295

265

26

3

12-23

330

692

250

405

355

320

30

3

12-25

370

670

300

460

410

375

30

4

12-25

400

845

350

520

470

435

34

4

16-25

450

877

400

580

525

485

36

4

16-30

500

925

450

640

585

545

40

4

20-30

550

1025

500

705

650

608

44

4

20-34

600

1120

600

840

770

718

48

5

20-41

650

1350

700

910

840

788

50

5

24-41

700

1480

800

1020

950

898

52

5

24-41

740

1670



实际尺寸以代理商提供为准,更多尺寸请与代理商联系
