咨询热线：0755-29748800
产品名称：进口球形止回阀
品牌：美国MILLER
联系人：黄先生
咨询热线：0755-29748800
在线QQ：916223289
品牌：美国MILLER
美国MILLER进口球形止回阀概述：
美国MILLER进口球形式止回阀是美国米勒根据是遵循ANSIB16.34标准生产，进口球形止回阀由阀体、球体和挡板等组成，采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门，消声式关闭，不产生水锤，密封性能好，水头损失少，可水平或垂直安装。性能不及升降式。
美国MILLER进口球形止回阀参数：
公称通径：DN15-DN1000
公称压力：1.6Mpa-2.5Mpa
设计温度：-29℃-80℃
连接方式：法兰、
适用介质：气、水、油、蒸汽、燃气、腐蚀性流体
美国MILLER进口球形止回阀部件：
|
零件名称 |
材质 |
|
阀体、阀盖 |
球铁、铸钢 |
|
球架、档板 |
球铁、铸钢 |
|
球体 |
碳钢包橡胶 |

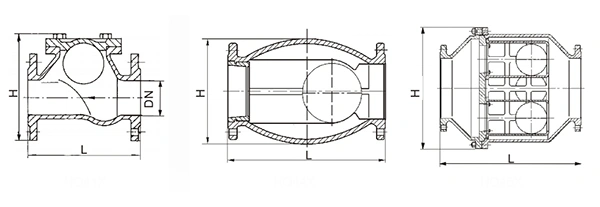

美国MILLER进口球形式止回阀尺寸：
无磨损球形止回阀外形尺寸
|
公称通径DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L(mm) |
216 |
241 |
286 |
305 |
381 |
403 |
495 |
622 |
698 |
787 |
|
H(mm) |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
800 |
无磨损球形止回阀外形尺寸
|
公称通径DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L(mm) |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H(mm) |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
510 |
无磨损球形止回阀外形尺寸
|
公称通径DN(mm) |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
1450 |
1650 |
1900 |
2100 |
|
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
实际尺寸以代理商提供为准，更多尺寸请与代理商联系
