产品名称：进口锻钢闸阀
品牌：美国MILLER
联系人：黄先生
咨询热线：0755-29748800
在线QQ：916223289
品牌：美国MILLER
美国MILLER进口锻钢闸阀概述：
美国MILLER进口锻钢闸阀是美国米勒根据API6D标准生产的一款锻件闸阀；美国米勒锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
美国MILLER进口锻钢闸阀参数：
公称通径：DN15-DN100
公称压力：150LB-2500LB
设计温度：-29℃-600℃
连接方式：法兰、焊接、螺纹、
适用介质：气、水、油、蒸汽、燃气、腐蚀性流体
美国MILLER进口锻钢闸阀部件：
|
序号 |
名 称 |
美标碳钢 |
美标合金钢 |
美标不锈钢钢 | ||
|
Part Name |
Type A 105 |
Type F22 |
Type F304(L) |
Type F316(L) | ||
|
1 |
阀体 |
Body |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
Seat Ring |
A276 420 |
A276 304 |
A276 F304(L) |
A276 F316(L) |
|
3 |
闸板 |
Wedge |
A276 430&410 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
Stem |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
Gasket |
Corrugated SS+graphite |
SS+PTFE | ||
|
6 |
阀盖 |
Bonnet |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
螺栓 |
Bonnet Bolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
销 |
Pin |
A276 420 |
A276 F304 | ||
|
9 |
填料压套 |
Gland |
A276 410 |
A182 F304(L) |
A182 F316(L) | |
|
10 |
活节螺丝 |
Gland Eyebolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压盖 |
Gland Flange |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
Gland Nut |
A194 2H |
A 194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
Stem Nut |
A276 420/Cu-Alloy(铜合金) | |||
|
14 |
手轮锁紧螺母 |
H.W.Lock Nut |
A 194 2H |
A194 4 |
A 194 8 |
A194 8M |
|
15 |
铭牌 |
Nameplate |
SS | |||
|
16 |
手轮 |
Handwheel |
A197 | |||
|
17 |
衬垫 |
Bearing Gasket |
A473 431 | |||
|
18 |
填料 |
Stem Packing |
Flexible Graphite |
PTFE | ||
|
适用介质 Suitable Medium |
(水、油、气等)W.O.G.etc |
(酸类)HNO3,CH3OOH etc | ||||
|
适用温度 Suitable Temperature |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | |||

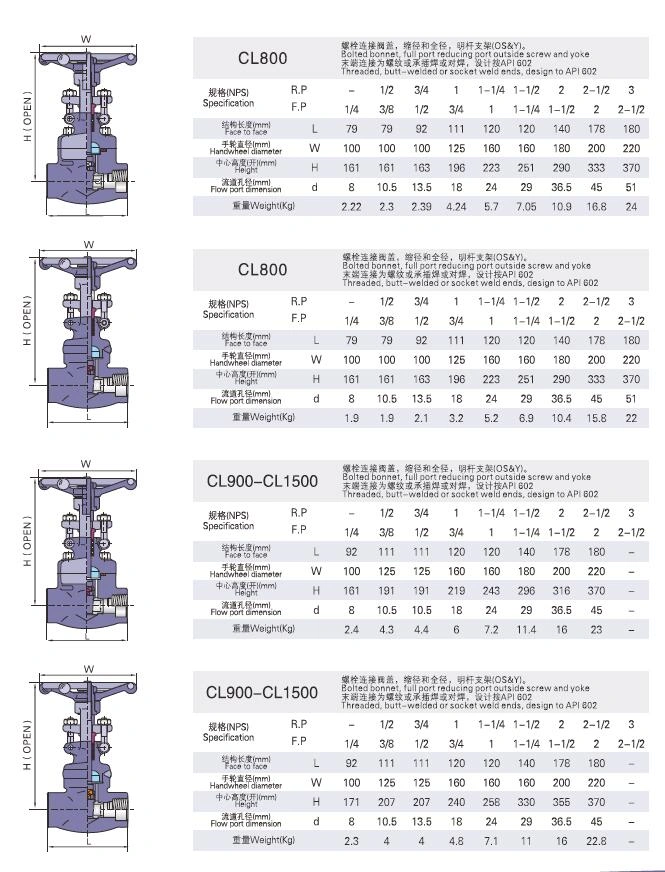

美国MILLER进口锻钢闸阀尺寸：
实际尺寸以代理商提供为准，更多尺寸请与代理商联系
