品牌：美国MILLER

美国MILLER进口带指挥器自力式压力调节阀概述：

美国MILLER进口指挥器操作型自力式（阀后）压力调节阀，由控制阀门、执行器和一个设定压力的指挥器组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的阀后压力控制，当阀后压力升高时，控制阀关闭。美国米勒进口带指挥器自力式压力调节阀工作原理：工艺介质沿箭头所指方向流经控制阀，借助于导压管（4）将阀前压力P1传输到指挥器，依赖于设定的调节阀螺钉（15）的调整，指挥期内产生一个相应的操作压力Ps.阀后作用调压，操作压力ps作用于执行机构上膜室，设定压力（阀后压）p2作用下膜室，并与指挥器反馈信号口相连。当设定压力p2上升指挥器内弹簧（13）压缩量加大，指挥器阀芯（12）向关闭方向（向下）移动，ps之降，这样，执行机构下膜室内p2增大，上膜室内ps减少，导致调节机构阀芯关闭方向移动，从而降低P2，直至恢复为原设定值。当p2下降时，作用方向与上述相反。当现场设定阀后（或阀前）压力时，可通过调节螺钉（15）与针阀（16）来设定。

美国MILLER进口指挥器操作型自力式（阀前）压力调节阀，由控制阀门、执行器和一个设定压力的指挥器组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的阀前压力控制，当阀前压力升高时，控制阀开启。美国米勒进口带指挥器自力式压力调节阀工作原理：工艺介质沿箭头所指方向流经调压阀，借助于导压管（4）将阀前压力P1传输到指挥器，依赖于设定的调节阀螺钉（15）的调整，指挥期内产生一个相应的操作压力Ps.阀前作用调压阀，操作压力ps作用于执行机构上膜室，设定压力（阀前压）p1作用上膜室，阀前压力与指挥器反馈信号相连。当设定压力上升时，指挥器内弹簧（13）在P1作用下压缩，指挥器阀芯（12）向关闭方向（向下）移动，ps值下降，这样，执行机构下膜室内p2减小，上膜增大，导致调节机构阀芯关闭方向移动，从而降低P1，直至恢复为原设定值。当p1下降时，作用方向与上述相反。当现场设定阀后（或阀前）压力时，可通过调节螺钉（15）与针阀（16）来设定。

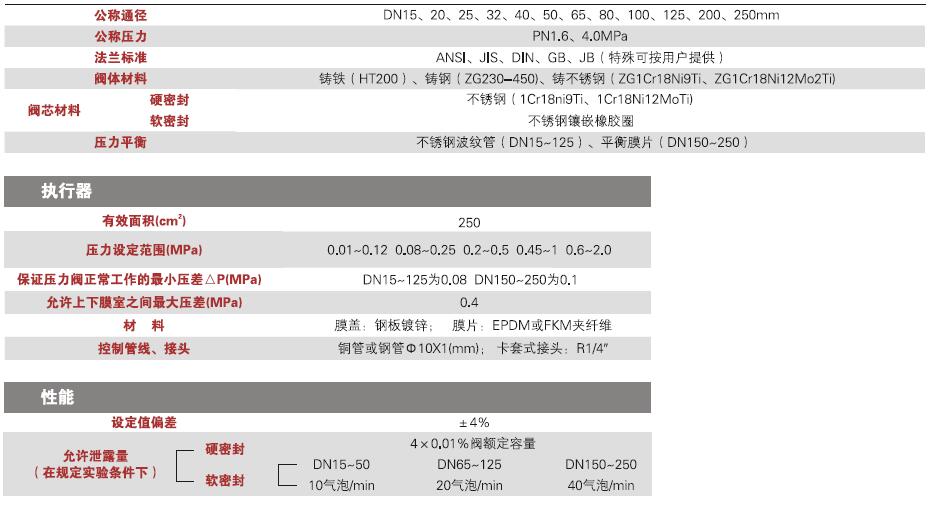

美国MILLER进口带指挥器自力式压力调节阀参数：

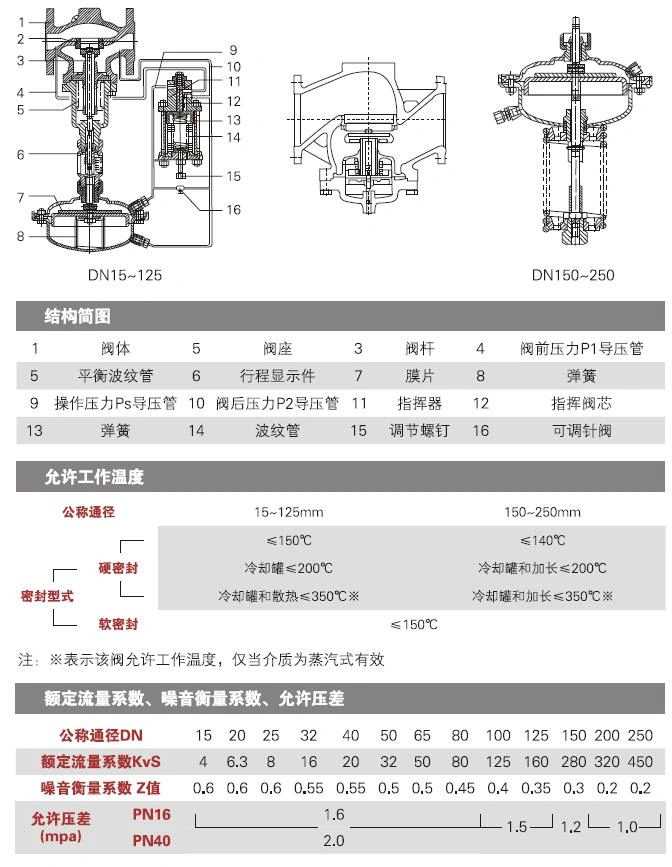

美国MILLER进口带指挥器自力式压力调节阀部件：

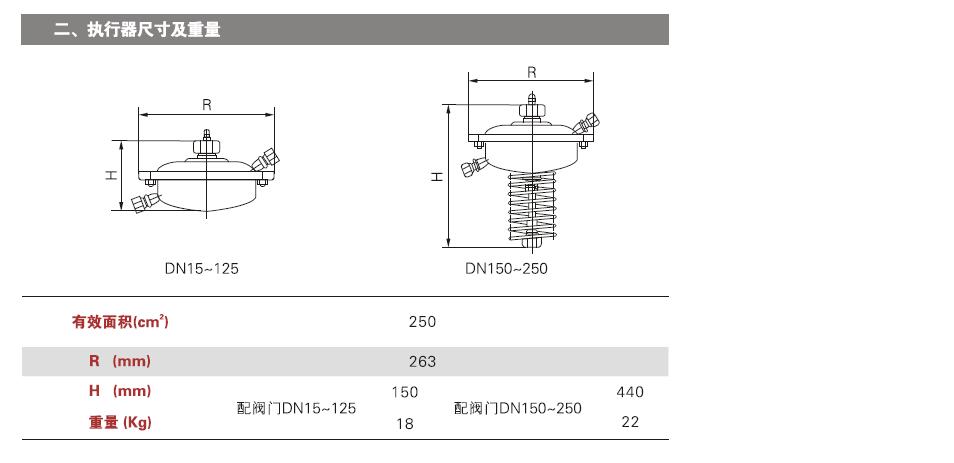

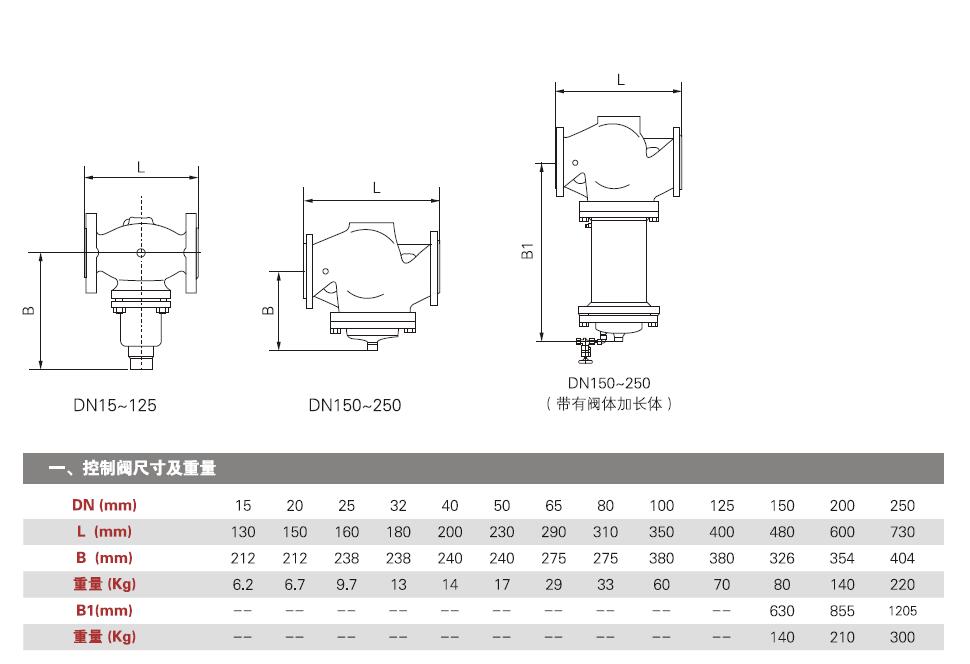

美国MILLER进口带指挥器自力式压力调节阀尺寸：

实际尺寸以代理商提供为准，更多尺寸请与代理商联系
